Защищенный режим процессоров Intel



Преобразование адресов в защищённом режиме


В защищённом режиме, также как и в реальном, существуют понятия логического и физического адреса. Логический адрес в защищённом режиме (иногда используется термин "виртуальный адрес") состоит из двух 16-разрядных компонент - селектора и смещения. Селектор записывается в те же сегментные регистры, что и сегментный адрес в реальном режиме. Однако преобразование логического адреса в физический выполняется не простым сложением со сдвигом, а при помощи специальных таблиц преобразования адресов.

В первом приближении можно считать, что для процессора i80286 селектор является индексом в таблице, содержащей базовые 24-разрядные физические адреса сегментов. В процессе преобразования логического адреса в физический процессор прибавляет к базовому 24-разрядному адресу 16-разрядное смещение, т.е. вторую компоненту логического адреса.

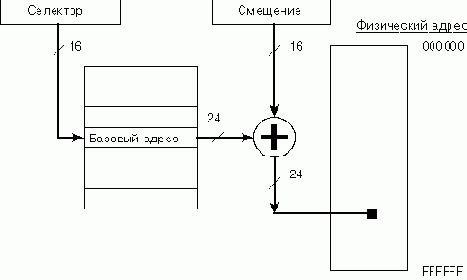

На рис.4 показана сильно упрощённая схема преобразования логического адреса в физический.

Рис.4. Упрощённая схема преобразования логического адреса в физический в защищённом режиме.

Такая схема формирования физического адреса позволяет непосредственно адресовать 16 мегабайт памяти с помощью 16-разрядных компонент логического адреса.

Заметьте, что селектор - это не сегментный адрес. Это индекс, с помощью которого процессор извлекает из специальной таблицы 24-разрядный базовый адрес сегмента. В реальном режиме мы имеем дело с сегментным адресом и смещением, а в защищённом - с селектором и смещением.

На самом деле не все 16 бит селектора используются для индексации по таблице базовых адресов. В качестве индекса выступают старшие 13 бит. Два младших бита (бит 0 и бит 1) используются системой защиты памяти, о чём мы подробно поговорим в следующем разделе. Бит 2 позволяет выбирать для преобразования адреса один из двух типов таблиц преобразования адресов.

  • Полный формат селектора показан на рис. 5.
  • Рис. 5. Формат селектора адреса.

    На этом рисунке два младших бита обозначены как RPL (Requested Privilege Level). Это поле является запрошенным программой уровнем привилегий и его мы будем обсуждать позже.
    Поле TI ( Table Indicator) состоит из одного бита. Если этот бит равен нулю, для преобразования адреса используется так называемая глобальная таблица дескрипторов GDT (Global Descriptor Table), в противном случае - локальная таблица дескрипторов LDT (Local Descriptor Table).

    Таблица дескрипторов - это просто таблица преобразования адресов, содержащая базовые 24-разрядные физические адреса сегментов и некоторую другую информацию. То есть каждый элемент таблицы дескрипторов (дескриптор) содержит 24-разрядный базовый адрес сегмента и другую информацию, описывающую сегмент.

    Таблица GDT - единственная в системе. Обычно в ней находятся описания сегментов операционной системы. Таблиц LDT может быть много. Эти таблицы содержат описания сегментов программ, работающих под управлением операционной системы, т.е. отдельных задач. В каждый данный момент времени процессор может использовать только одну таблицу LDT.

    Процессор имеет два регистра, предназначенных для адресации используемых в настоящий момент таблиц GDT и LDT. Регистр GTDR описывает расположение и размер таблицы GDT, а регистр LDTR содержит ссылку на использующуюся в настоящее время таблицу LDT.

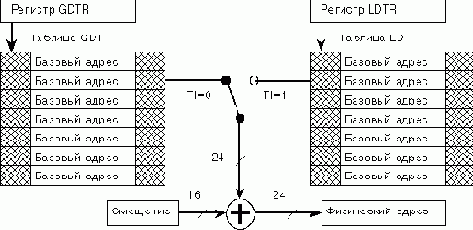

    На рис. 6 показана уточнённая схема преобразования адресов в защищённом режиме. Из рисунка видно, что регистры процессора GDTR и LDTR определяют расположение в памяти таблиц GDT и LDT соответственно. Таблицы GDT и LDT содержат дескрипторы, описывающие сегменты памяти. В этих дескрипторах, помимо другой информации (заштрихованная область) содержится 24-разрядный базовый адрес сегмента.

    Старшие 13 битов селектора (индекс) выбирают элемент из таблицы GDT или LDT в зависимости от состояния бита TI селектора.

    Извлечённый из таблицы дескрипторов базовый адрес сегмента складывается процессором для получения 24-разрядного физического адреса.



    Рис. 6. Уточнённая схема преобразования адресов.

    Селектор 0000h адресует самый первый дескриптор в глобальной таблице дескрипторов GDT. Поле RPL для этого дескриптора равно 0, поле TI также равно 0.Селектор 0008h указывает на второй элемент таблицы GDT, а селектор 0014h указывает на третий дескриптор в локальной таблице дескрипторов LDT, т.к. поле TI в нём равно 1.
