Применение
Язык программирования C-51 и его библиотеки являются частью интегрированного набора средств разработки программного обеспечения для микроконтроллеров семейства MCS-51. Язык программирования C51 поддерживает модульное написание программ. Процесс разработки программ на языке программирования C-51 показан на рисунке 1.
![](image/primenenie_1.gif)

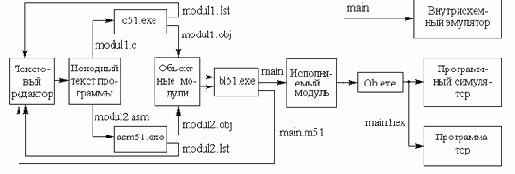

Рисунок 1. Процесс написания программы на языке программирования С-51.
При разработке программного обеспечения выполняются следующие этапы:
- постановка задачи (полное определение решаемой проблемы);
- разработка принципиальной схемы и выбор необходимого программного обеспечения;
- разработка системного программного обеспечения. Этот важный шаг состоит из нескольких этапов, включающих: описание последовательности выполняемых каждым блоком задач, выбор языка программирования и используемых алгоритмов;
- написание текста программы и подготовка к трансляции при помощи любого текстового редактора;
- компиляция программы;
- исправление синтаксических ошибок, выявленных компилятором, в текстовом редакторе с последующей перетрансляцией;
- создание и сохранение библиотек часто используемых объектных модулей при помощи программы lib51.ехе;
- связывание полученных перемещаемых объектных модулей в абсолютный модуль и размещение переменных в памяти микроконтроллера при помощи редактора связей bl51.exe;
- создание программы, записываемой в ПЗУ микроконтроллера (загружаемый модуль) в hex формате, при помощи программы oh.exe;
- проверка полученной программы при помощи символьного отладчика или других программных или аппаратных средств.
Файл, в котором хранится программа, написанная на языке C51 (исходный текст программы), называется исходным модулем. Для исходного текста программы принято использовать расширения файла: '*.c'. Исходный текст программы можно написать, используя любой текстовый редактор, однако намного удобнее воспользоваться интегрированной средой программирования, подобной . В интегрированную среду программирования кроме текстового редактора обычно входят отладчик программ, менеджер проектов и средства запуска программ-трансляторов.
В интегрированной среде программирования процесс трансляции исходного текста программы проходит намного проще. Для получения объектного модуля достаточно нажать на кнопку трансляции файла, как это показано на рисунке 2.
![](image/primenenie_2.gif)
Рисунок 2. Кнопка трансляции исходного текста файла в интегрированной среде программирования keil-c.
Готовый оттранслированный участок программы обычно хранится на диске в виде файла, записанного в объектном формате. Такой файл называется объектным модулем. Получить можно, указав имя исходного модуля программы в качестве программы-транслятора в DOS строке или строке командного файла, как это показано в следующем примере:
c51.exe modul.c
В этом примере в результате трансляции исходного текста программы, содержащегося в файле modul.c будет получен объектный модуль, который будет записан в файл с именем modul.obj. Как показано на рисунке 1, объектный модуль не может быть загружен в память программ микроконтроллера. В память микроконтроллера загружается исполняемый модуль.
Программа, которая может быть выполнена микроконтроллером, получается после соединения объектных модулей в единый исполняемый модуль. Получить программы можно, указав все имена объектных модулей программы в качестве программы редактора связей в DOS строке или строке командного файла, как это показано в следующем примере:
bl51.exe main.obj, modul1.obj, modul2.obj
Имя исполняемого модуля программы по умолчанию совпадает с именем первого объектного файла в списке параметров строки запуска редактора связей. Исполняемый модуль программы записывается в файл без расширения. При выполнении приведённой выше в качестве примера командной строки будет получен исполняемый модуль, который будет записан в файл с именем main.
В интегрированной среде программирования процесс получения исполняемого модуля не сложнее предыдущего варианта. Для трансляции всего программного проекта достаточно нажать на соответствующую кнопку, как это показано на рисунке 3.
![](image/primenenie_3.gif)
Рисунок 3. Кнопка получения исполняемого и загрузочного модулей в интегрированной среде программирования keil-c.
Большинство программаторов, предназначенных для записи информации в память программ микроконтроллеров, не может работать с объектным форматом исполняемого модуля программы, поэтому для загрузки машинного кода в процессор необходимо преобразовать объектный формат исполняемого модуля в общепринятый для программаторов HEX-формат. При преобразовании форматов вся отладочная информация теряется. Машинный код процессора в HEX-формате называется загрузочным модулем.
Загрузочный модуль программы можно получить при помощи программы-преобразователя программы oh.exe, передав ей в качестве имя файла исполняемого модуля программы, например:
oh.exe main
В результате выполнения этой командной строки будет получен загрузочный модуль программы, который будет записан в файл с именем main.hex.
В интегрированной среде программирования загрузочный файл получается автоматически при выполнении трансляции программного проекта, так как интегрированная среда программирования сама выполняет перечисленные выше действия в соответствии с настройками программного проекта.
