3D моделирование в Mechanical Desktop



После выполнения этих



Чертеж 2

Теперь модель готова для преобразования в трехмерный элемент. Методами превращения профиля в SD-элемент являются выдавливание, вращение, изгиб и лофтинг.

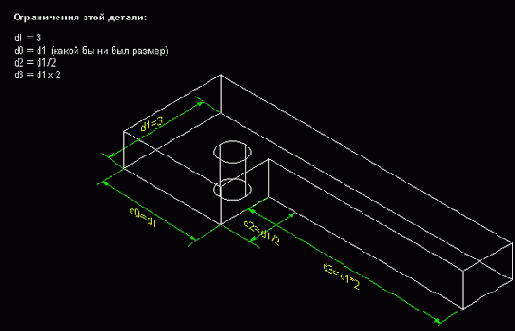

Чертеж 1

Какой бы ни был размер d1, все остальные отношения должны оставаться неизменными.

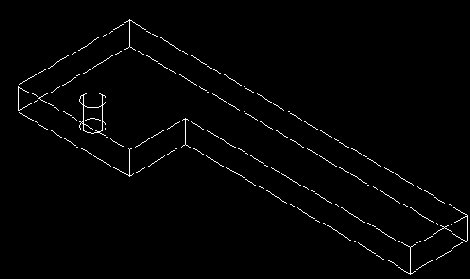

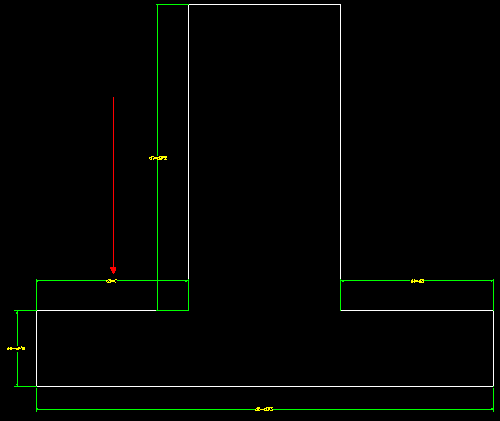

Теперь перед вами тот же базовый примитив, но после изменения размера d1 с 3 до 5.



Чертеж 1





Чертеж 2

Накладывая подобным образом ограничения, можно сохранять некоторые размеры и отношения неизменными, экспериментируя с общими габаритами детали.
Если необходимо, чтобы отверстие оставалось в центре, то на него можно наложить следующие ограничения:





Чертеж 2

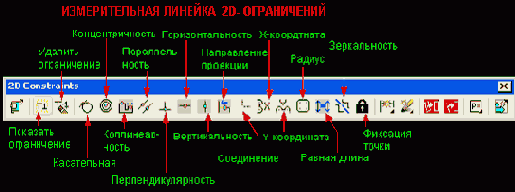

Чтобы вывести на экран существующие для данного профиля ограничения, можно воспользоваться командой AMSHOWCON или щелкнуть мышью на пиктограмме Show Constraint (Показать ограничения).



Чертеж 3

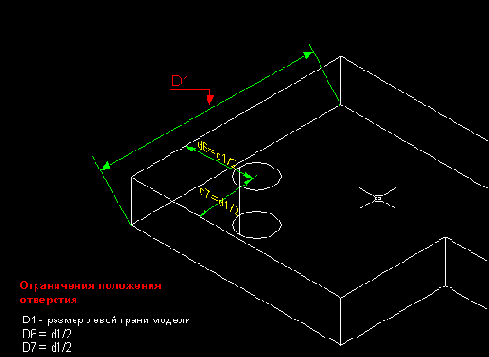

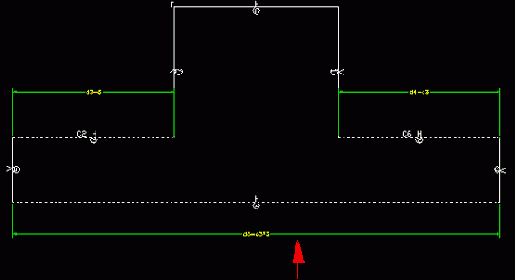

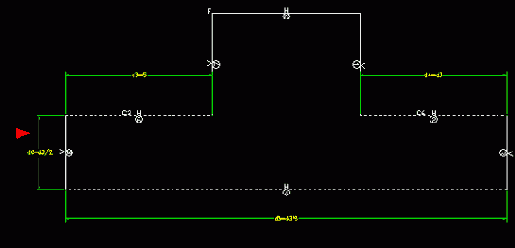

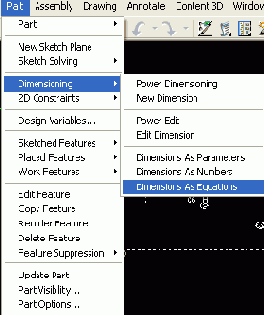

Каким бы ни был размер d1, размеры d6 и d7 всегда будут равны 1/2 d1.



Чертеж 3





Чертеж 4





Чертеж 5





Чертеж 6





Чертеж 7

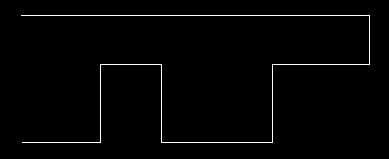

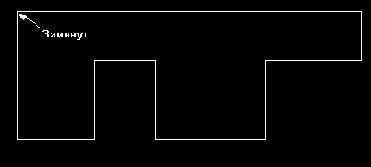

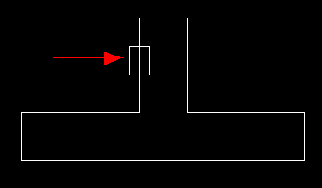

Чтобы замкнуть профиль, введите с клавиатуры С и нажмите клавишу <Enter>.




Чертеж 8

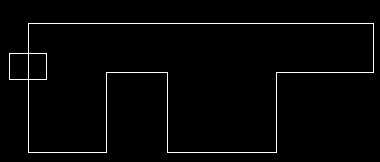

Чертеж 9





Чертеж 10

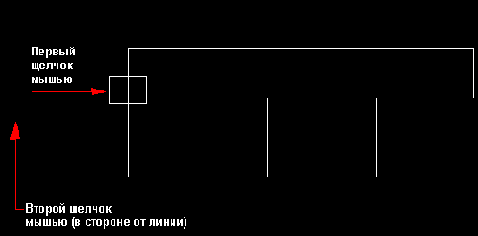

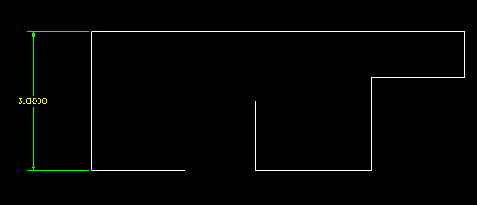

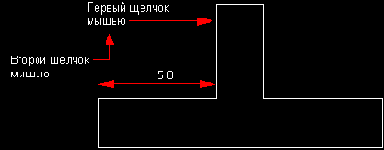

Добавьте ограничивающий размер.




Чертеж 11

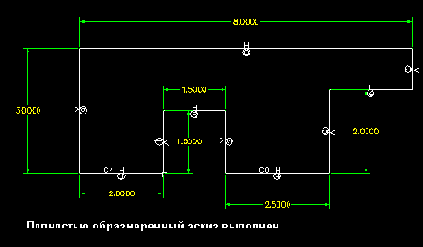

  Продолжайте добавлять размеры до тех пор, пока вся деталь не будет полностью образмеренной. (Когда все размерные ограничения будут наложены, в командой строке появится сообщение Solved fully constrained sketch (Полностью образмеренный эскиз выполнен)).




Чертеж 12

Но что делать, если необходимо изменить одно из размерных ограничений?

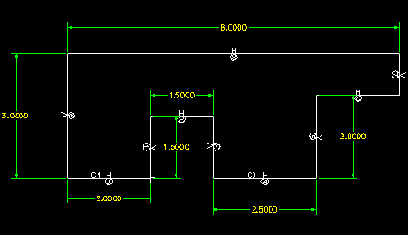

Чертеж 13

Наберите на клавиатуре новое значение ограничивающего размера и нажмите клавишу <Enter>.
Эскиз преобразуется в соответствии с новыми размерами.




Чертеж 14

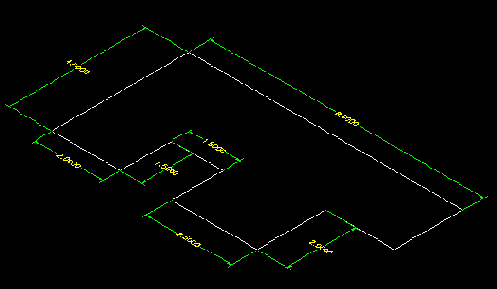

Чертеж 15

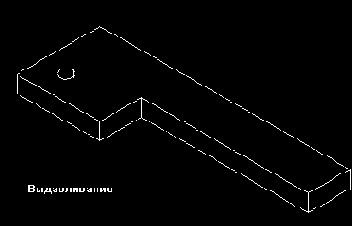

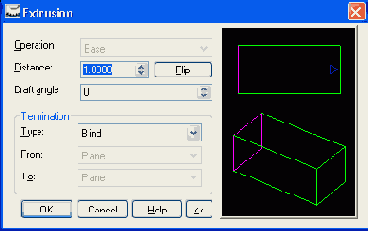

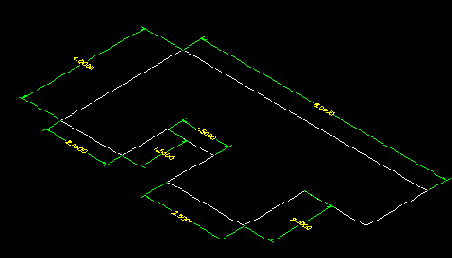

Теперь превратим эскиз в тело (ЗБ-элемент) при помощи операции выдавливания.





Чертеж 16





Чертеж 17

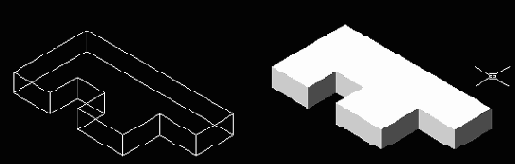

Выдавленную деталь можно отображать несколькими различными способами. Последовательные щелчки мышью на пиктограмме Toggle Shading/Wireframe (Переключение Затенение/Каркас) будут приводить к переключению между каркасным представлением и представлением с затенением.



Чертеж 18





Чертеж 19





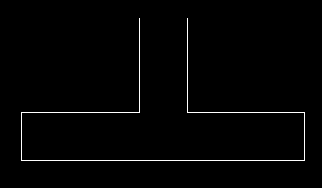

Чертеж 20





Чертеж 21





Чертеж 22





Чертеж 23

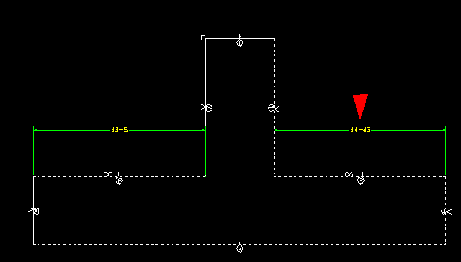

Введите с клавиатуры =d0 и нажмите клавишу <Enter> ( указывая тем самым, что этот размер dl всегда будет равен размеру d0). Обе стороны теперь равны 5.0.





Чертеж 24





Чертеж 25





Чертеж 26

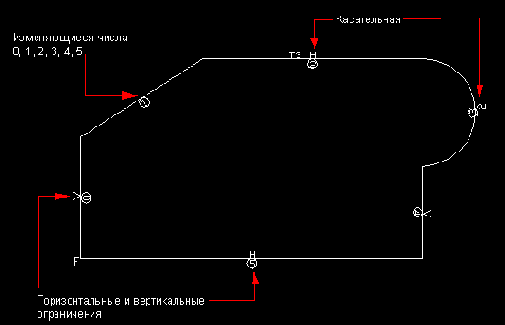

Внимание! Следует помнить, что процесс наложения ограничений включает в себя два основных шага: создание профиля и наложение размерных ограничений. В ходе создания профиля осуществляется его проверка и, если необходимо, подгонка его формы. При выполнении наложения размерных ограничений на профиль накладываются ограничения по размеру, которые могут иметь и вид уравнений. Вероятно, вы также заметили метки Н (горизонтальный) и V (вертикальный) и взятые в кружочек числа, которые добавляются к линиям профиля. Они означают тип ограничений, наложенных на профиль. Например, буква F означает, что положение точки зафиксировано, и она не может смещаться при изменении или подгонке других размеров. Буква Н привязывает линию к горизонтальной оси, а буква V — к вертикальной оси. Числа 1, 2, 3... являются переменными, назначаемыми каждому элементу. Эти числа могут использоваться в том случае, когда с элементом связываются уравнения.



Чертеж 27

Профиль можно уточнять, удаляя ограничения с помощью команды AMDELCON или щелкнув мышью на пиктограмме Delete Constraint (Удалить ограничение).

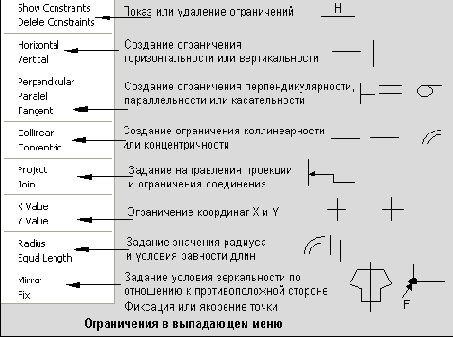

Для добавления ограничений используется команда AMADDCON. Этот процесс не всегда необходим, но может использоваться при специальных применениях профиля или на специальных фигурах.




Чертеж 28
