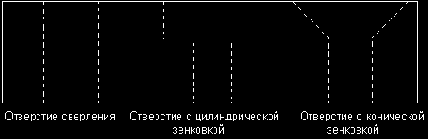

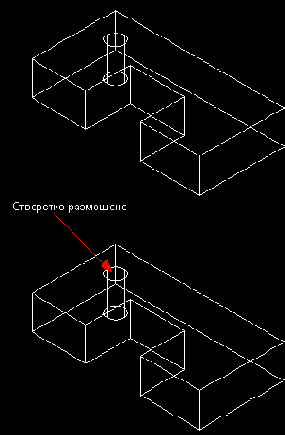

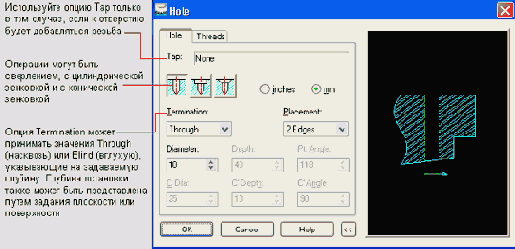

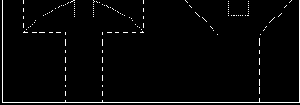

Отверстия с цилиндрической зенковкой обычно используются под винты и крепеж с круглой головкой. Под винты и крепеж с плоской головкой, как правило, используются отверстия с конической зенковкой.

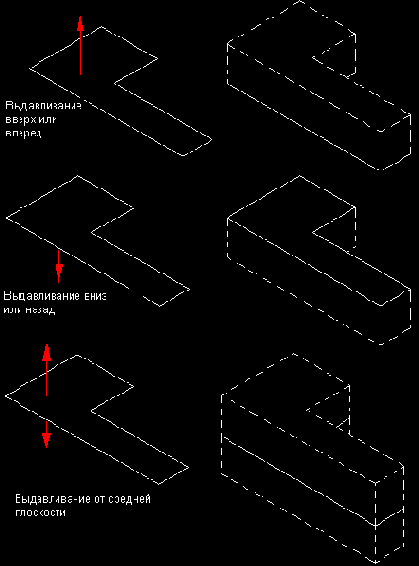

Чертеж 1

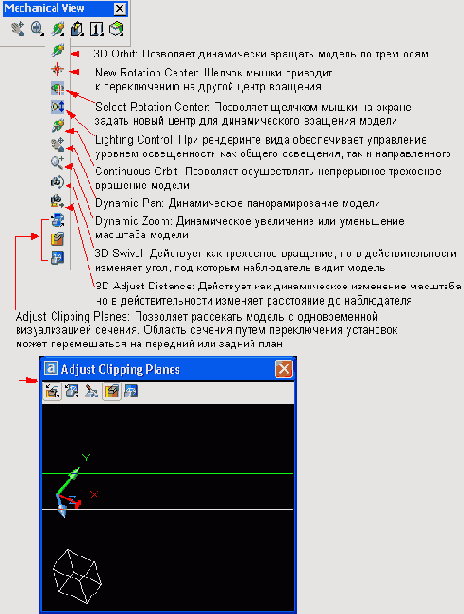

или введите с клавиатуры Toolbars, нажмите клавишу <Enter>, щелкните мышью на группе меню AMDTPP и выберите меню Mechanical View.

Чертеж 1

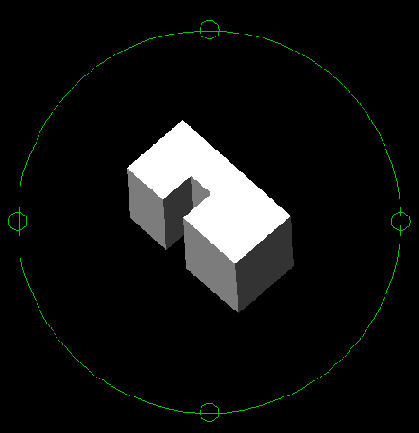

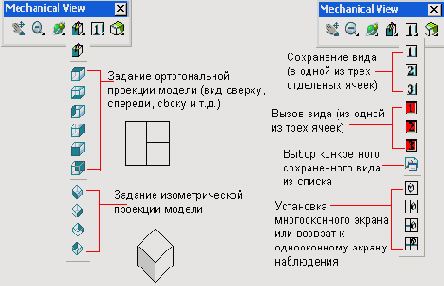

Для получения изометрической проекции используйте клавишу 8.

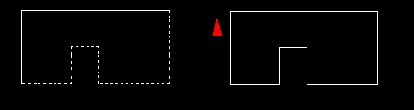

Чертеж 2

Чертеж 2

Для получения общего вида используйте клавишу 7.

Чертеж 3

Чертеж 3

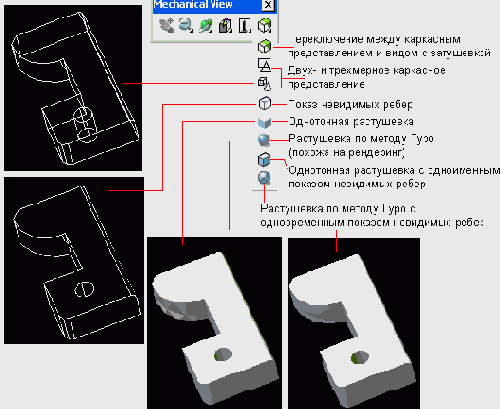

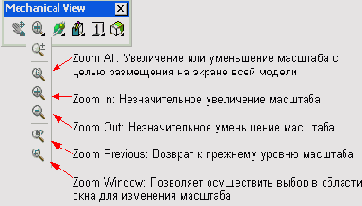

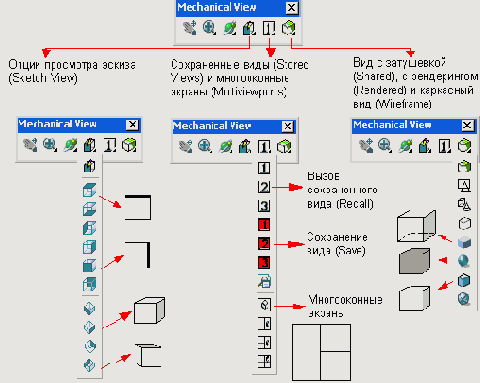

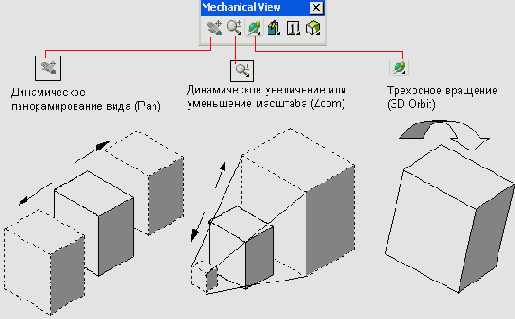

Внимание! Существует несколько опций, скрытых за кнопкой flyout. Например, опция zoom позволяет выбрать один из доступных методов масштабирования.

Чертеж 3

Для перехода к виду спереди используйте клавишу 6.

Чертеж 4

Чертеж 4

Вид сверху можно получить, использовав клавишу 5.

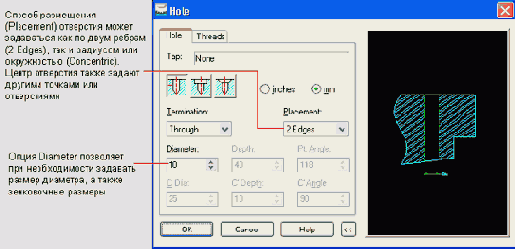

Чертеж 5

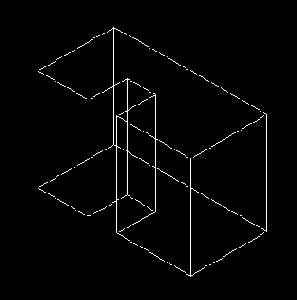

Теперь вы можете видеть на экране трехмерное тело.

Чертеж 5

Включить четырехоконный экран просмотра можно, использовав клавишу 4.

Чертеж 6

Чертеж 6

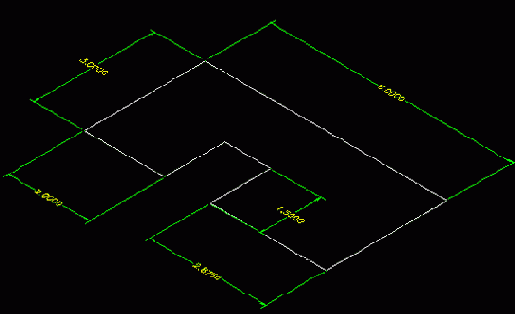

В командной строке будут появляться запросы на подтверждение каждого расстояния от обеих граней.
Enter Distance from first edge (Введите с клавиатуры расстояние и нажмите клавишу <Enter>).

Чертеж 6

Трехоконный экран просмотра включается при помощи клавиши 3.

Чертеж 7

Чертеж 7

Enter Distance from second edge (Введите с клавиатуры расстояние и нажмите клавишу <Enter>).

Чертеж 7

Двухоконный экран просмотра включается с использованием клавиши 2.

Чертеж 8

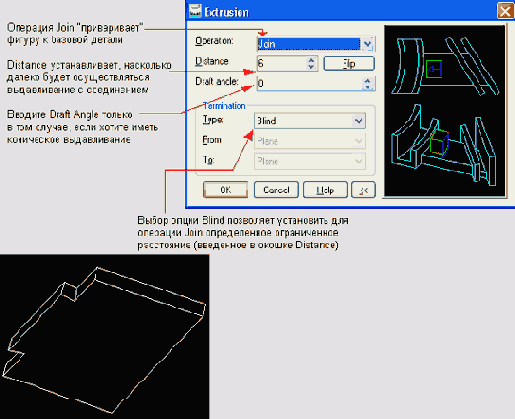

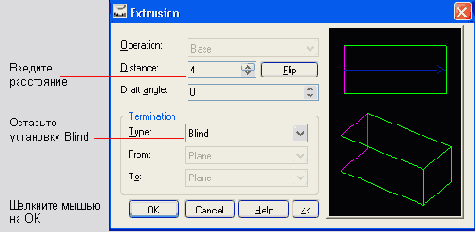

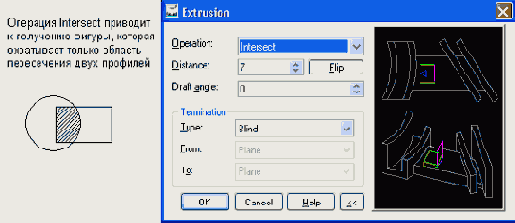

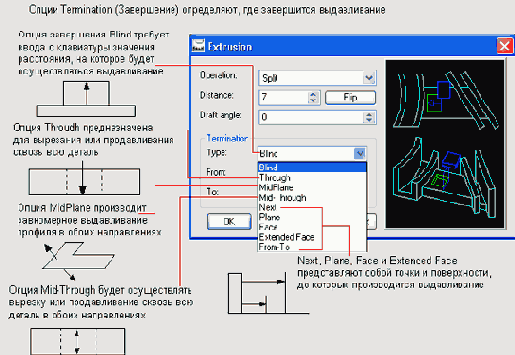

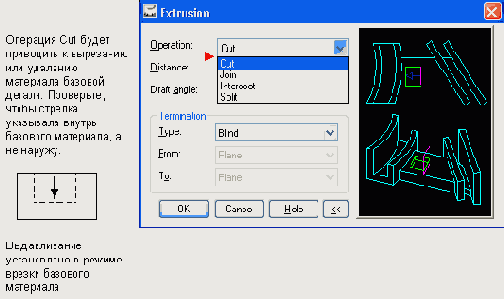

Внимание! Диалоговое окно команды Extrude будет иметь разный вид в зависимости от того, выполняется ли операция выдавливания над первым профилем (т.е. создается ли так называемая базовая деталь) или эскиз представляет собой дополнение к исходной базовой детали. Во втором случае становятся доступными дополнительные опции в разделе меню Operation.

Чертеж 8

Чертеж 8

Наконец, однооконный экран просмотра включается клавишей 1.

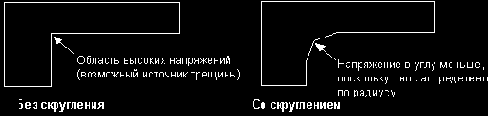

Чертеж 9

Чертеж 10

Чертеж 11

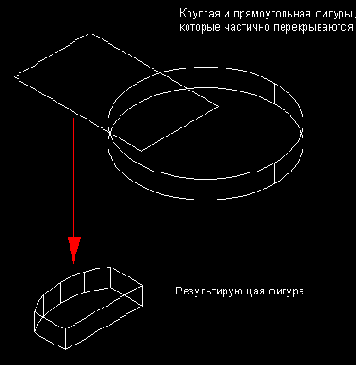

Чертеж 12

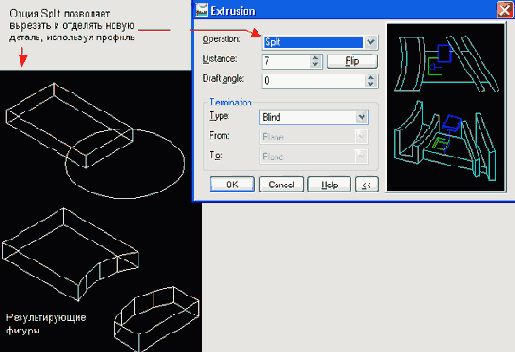

Чертеж 13

Чертеж 14

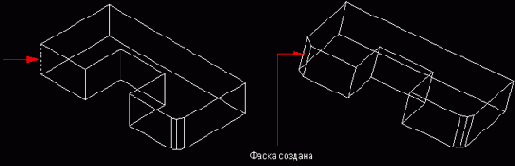

Чертеж 15

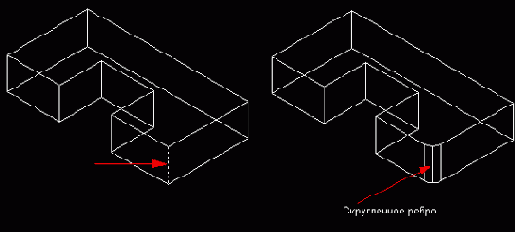

Дополнительные опции операции формирования скругления:

Fixed With (С постоянной шириной);
Cubic (Кубическое);
Linear (Линейное).

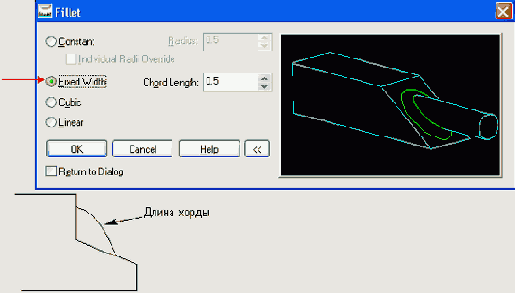

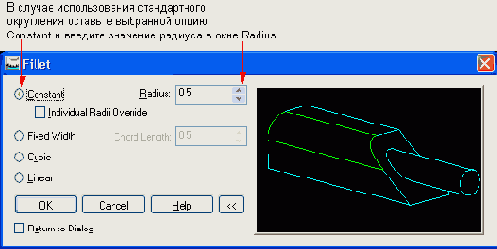

Опция Fixed Width требует задать в качестве параметра длину хорды, а не радиуса, поскольку этот тип скругления обладает переменным характером радиуса скругления.

Чертеж 16

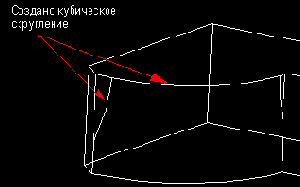

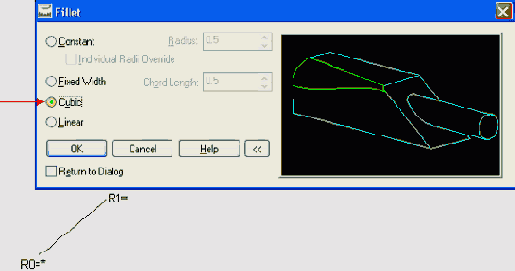

При использовании опции Cubic формируется скругление с постепенно изменяющимся радиусом онлайнового типа. Значение радиуса задают для обоих концов грани. В результате получается скругление с плавным переходом от одного радиуса кривизны к другому.

Чертеж 17

После выбора этой опции щелкните мышью на каждом радиусе, а затем введите значение и нажмите клавишу <Enter>.

Чертеж 18

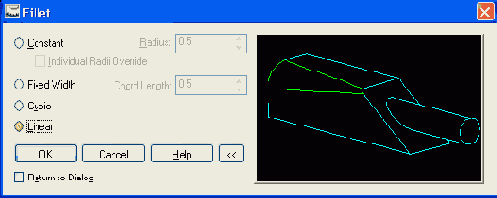

Использование опции Linear приводит к созданию скругления с линейным переходом от одного радиуса к другому. Значение радиуса вводится для обоих концов грани.

Чертеж 19

После выбора этой опции щелкните мышью на каждом радиусе, после чего введите значение и нажмите клавишу <Enter>.

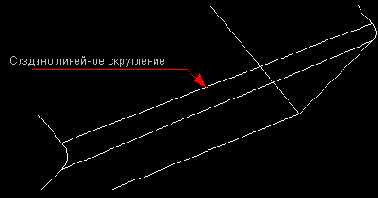

Чертеж 20

Дополнительные опции создания фаски включают в себя:

Equal distance (Одинаковое расстояние);
Two distance (Два расстояния);
Distance and angle (Расстояние и угол).

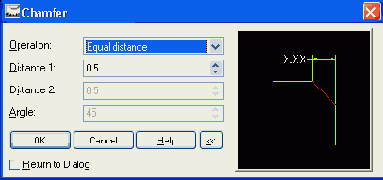

При использовании опции Equal distance формируется фаска с равными сторонами. Размер фаски вводится в окне Distance 1.

Чертеж 21

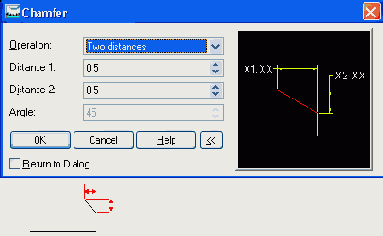

Если необходимо создать фаску с неравными сторонами, используют опцию Two distances. В этом случае значения должны быть введены в окнах Distance 1 и Distance 2.

Чертеж 22

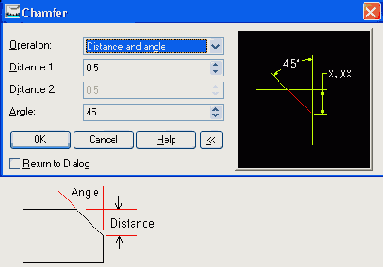

Если известны значения расстояния и желаемого угла, то можно использовать опцию Distance and Angle.

Чертеж 23
