3D моделирование в Mechanical Desktop



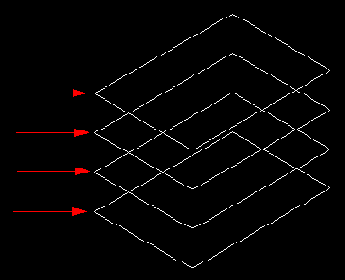

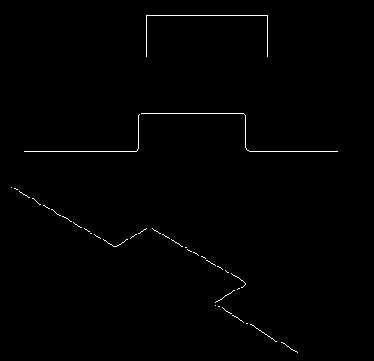

Чертеж 1



Чертеж 1



Чертеж 1





Чертеж 1

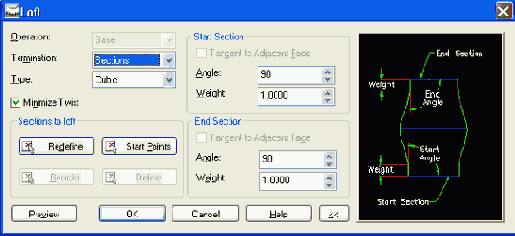

Появляется диалоговое окно команды Loft.
Щелкните мышью на кнопке Start Points.




Чертеж 2

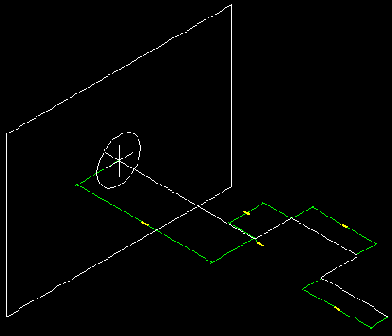

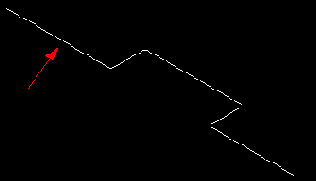

Select start point of path: (Выберите тот конец линии, на котором помещен профиль)




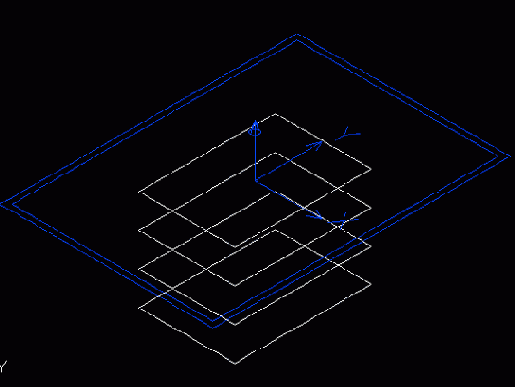

Чертеж 2





Чертеж 2

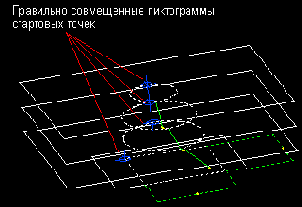

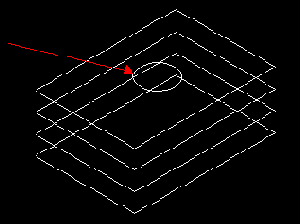

Щелчком мыши установите на профиле поперечного сечения новые стартовые точки так, чтобы пиктограммы стартовых точек совмещались с профилем.



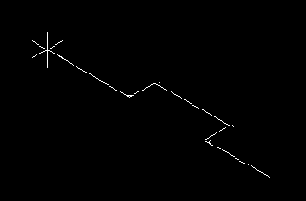

Чертеж 3





Чертеж 3





Чертеж 3

Рассмотрим типы опций лофтинга:
  • Linear (Линейный);
  • Cubic (Кубический);
  • Closed Cubic (Кубический замкнутый).

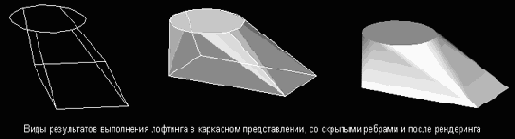

Внимание! Если используются только два профиля поперечного сечения, то можно применить опцию Linear. Линейный лофтинг будет обеспечивать прямой или линейный путь между профилями поперечных сечений. Как вы заметили, ребра в этом случае резкие, и нет никакого сглаживания перехода между сечениями.



Чертеж 4

Create a profile plane perpendicular to the path? (Нажмите клавишу <Enter>, соглашаясь с ответом Yes (Да) на предложение создать плоскость профиля, перпендикулярную линии изгиба)
Select edge to align X axis: (Нажмите клавишу <Enter>, соглашаясь с расположением оси X по умолчанию).

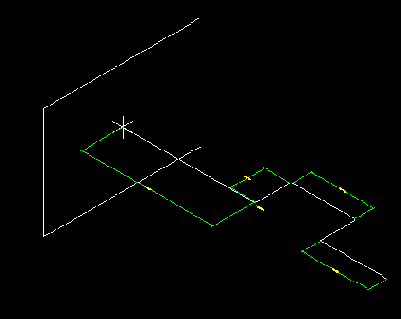

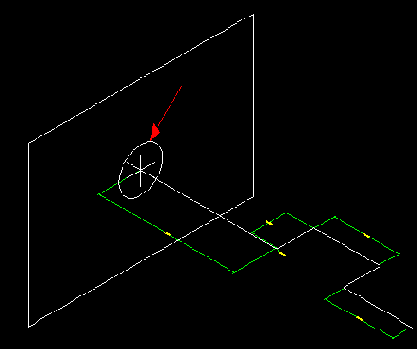

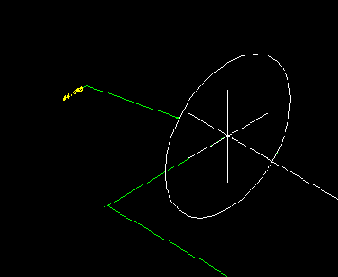

Заметьте, что на конце линии изгиба создается эскизная плоскость, так что появляется возможность создания профиля.




Чертеж 4





Чертеж 4

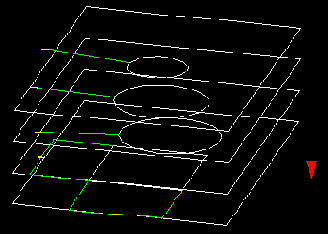

Опция Cubic позволяет выполнять лофтинг сразу по нескольким поперечным сечениям.



Чертеж 5





Чертеж 5





Чертеж 5

При помощи опции Cubic можно осуществлять лофтинг по нескольким профилям поперечного сечения. Возможно использование нескольких профилей одного типа, но с разными размерами. Можно также применять профили различной формы

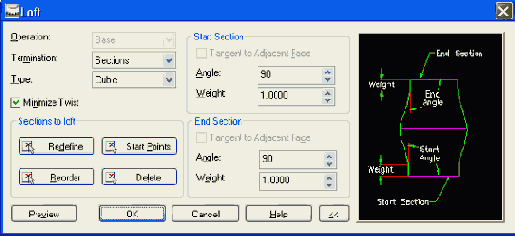

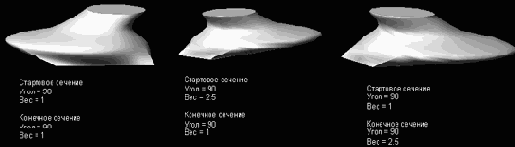

Эта опция приводит к получению плавных сопряжений одного поперечного сечения с другим. Критическими параметрами управления сопряжением являются вес (Weight) и угол (Angle), задаваемые для каждого поперечного сечения.



Чертеж 6





Чертеж 6





Чертеж 6

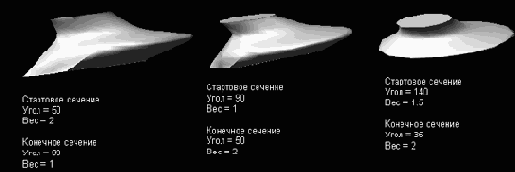

Значение параметра Weight управляет тем, на каком расстоянии от ребра профиля поперечного сечения начинается сопряжение. Параметр Angle представляет собой угол между плоскостью профиля поперечного сечения и боковой поверхностью в точке, лежащей на профиле. Эти параметры задаются для начального (Start) и конечного (End) сечений.



Чертеж 7





Чертеж 7

Подсказка: если выполнение команды Loft не проходит, то попытайтесь снова, но сначала выберите опцию Start Points, затем щелкните мышью на первом поперечном сечении и после — на кнопке ОК.



Чертеж 7





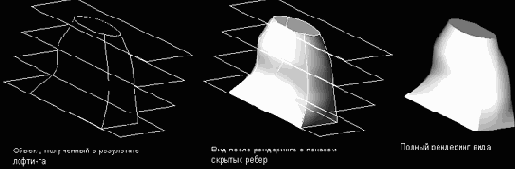

Чертеж 8





Чертеж 8





Чертеж 8





Чертеж 9





Чертеж 9

Опция Closed Cubic может применяться при лофтинге, когда первое и последнее поперечные сечения совпадают. Используя эту опцию, можно получать тела с уникальной формой. Ниже для создания пластмассовой ручки были применены квадрат и два круга.



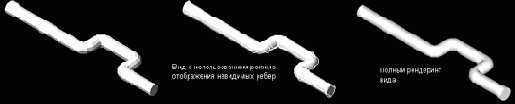

Чертеж 10

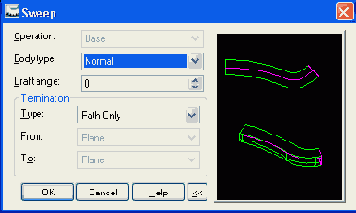

Внимание! Некоторые из опций команды изгиба позволяют создавать тела уникальной формы. Попытайтесь, например, установить в окне опции Draft Angle (Угол обжатия) значения, отличные от нуля, и посмотрите на полученный результат.



Чертеж 10





Чертеж 11





Чертеж 12

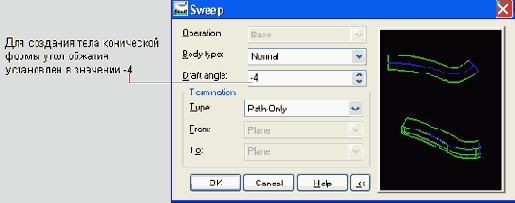

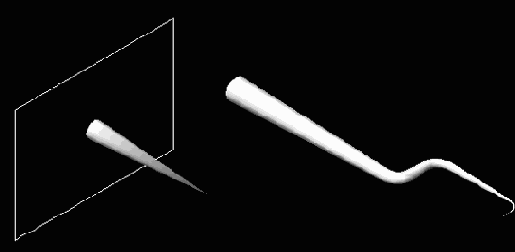

Для получения тел с уникальной формой угол обжатия устанавливается в значение -4 (слева) и -2 (справа)
Другие опции включают в себя способы задания пространственных пределов изгиба.



Чертеж 13

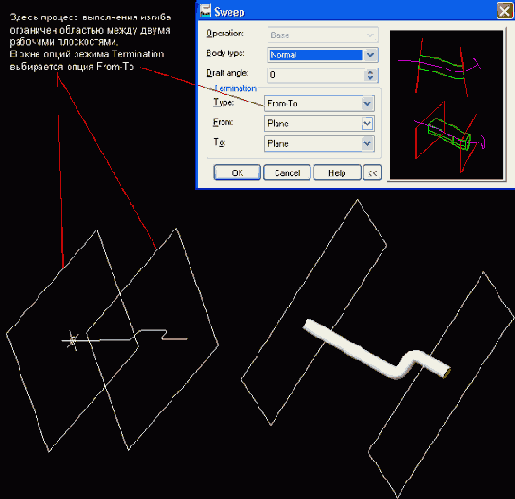

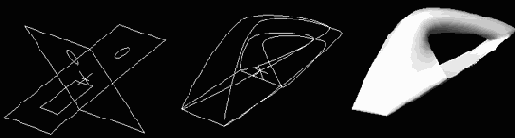

Результат изгиба в режиме плоскость-плоскость
